제품 상세 정보:
|
| 애플리케이션: | 박막 및 후막 마이크로 전자, 고전력 및 고주파 회로 RF/마이크로파 부품 및 커패시터 또는 저항기 | 지름: | Ø 1" / Ø 2" / Ø 3" / Ø 4" |
|---|---|---|---|
| 두께: | 0.4mm / 0.5mm / 1mm | 등급: | SAW 등급 및 광학 등급 |
| 강조하다: | 기술 세라믹 부품 세라믹 기판,3" AlN 세라믹 기판,4" AlN 세라믹 기판 |
||

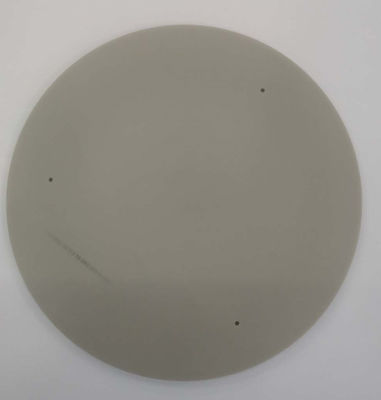

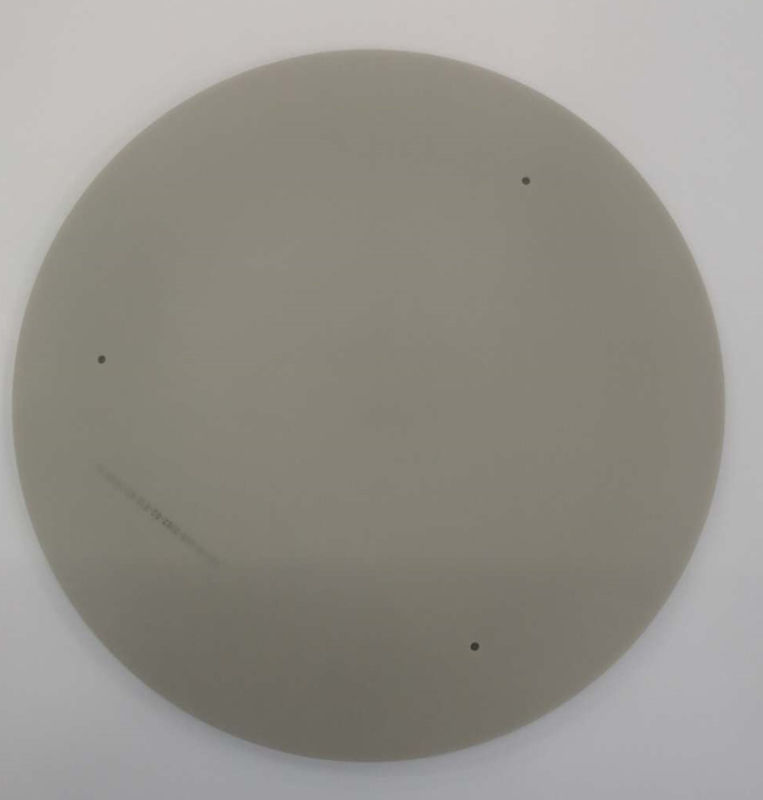

AIN 세라믹 기판
AlN 세라믹 기판을 제공합니다.AlN 기판은 내열성, 높은 기계적 강도, 내마모성 및 작은 유전 손실을 갖는 가장 널리 사용되는 세라믹 기판 중 하나입니다.AlN 기판의 표면은 매우 매끄럽고 다공성이 낮습니다.질화알루미늄은 열전도율이 알루미나 모재에 비해 약 7~8배 높습니다.AlN 기판은 우수한 전자 패키지 재료입니다.우리는 박막 및 후막 마이크로일렉트로닉, 고전력 및 고주파 회로 RF/마이크로파 부품, 커패시터 또는 저항을 포함한 광범위한 응용 분야를 위한 AlN 기판을 제공합니다. 더 많은 세라믹 웨이퍼 제품 정보는 당사에 문의하십시오.
| 화학식 | 알엔 |
| 색상 | 회색 |
| 밀도 | 3.3g/cm3 |
| 열 전도성 | 160 ~ 190W/m케이 |
| 열팽창 ( x10 -6 / ℃ ) | 4.6 |
| 절연 강도 | 14E6 |
| 유전 상수(1MHz에서) | 8.7 |
| 손실 탄젠트(x10 -4 @1MHZ) | 5 |
| 체적 저항 | >1E14 옴-cm |
| 지름 | Ø 1" / Ø 2" / Ø 3" / Ø 4" |
|---|---|
| 정사각형 크기 | 10 x 10 / 20 x 20 / 50 x 50 / 100 x 100mm |
| 두께 | 0.4mm / 0.5mm / 1mm |
| 표면 | 해고된 대로 |
| 한면 광택/양면 광택 | |
| 거칠기 | 라 <= 0.3 um |
