제품 상세 정보:
|
| 애플리케이션: | 마이크로일렉트로닉스, 광전자공학 및 RF 마이크로파 | 지름: | Ø 3" / Ø 4" GaAs 웨이퍼 |
|---|---|---|---|
| 두께: | 500음 ~ 625음 | 등급: | 에피 폴리싱 그레이드 / 메카니컬 그레이드 |
| 강조하다: | 4인치 기술 세라믹 부품,InP 기반 에피 웨이퍼,3인치 에피 웨이퍼 |
||

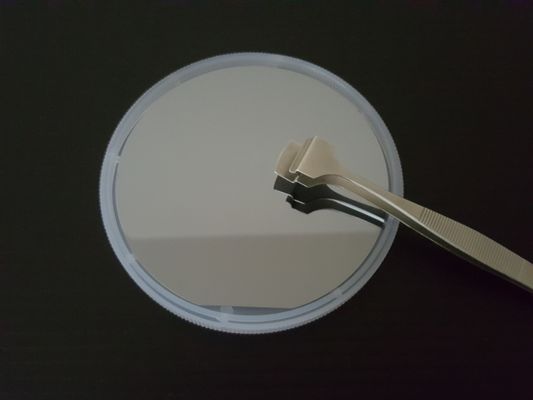

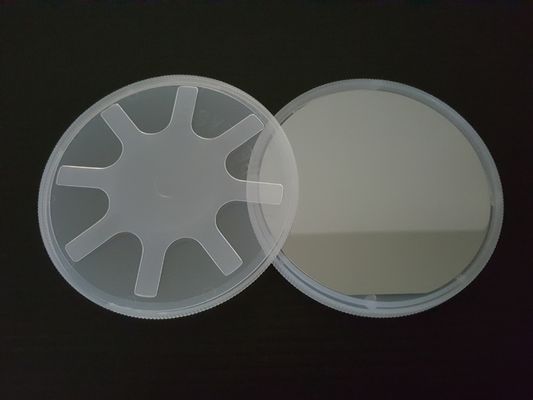

InP 기반 에피 웨이퍼
우리는 직경 Ø 2" ~ Ø 4"의 마이크로일렉트로닉스, 광전자공학 및 RF 마이크로웨이브 애플리케이션을 위한 InP 기판에 맞춤형 구조의 MBE/MOCVD 에피택시 성장을 제공합니다. 우리의 광범위한 MOCVD 경험을 통해 이원 합금(InP) 또는 삼원 합금(InP)을 성장시킬 수 있습니다. InGaAs , InAlAs , InGaAsP ) InP 기판, 단층 또는 다층 초격자 구조의 다양한 장치 요구 사항을 충족하는 우수한 결정질 품질 당사의 고도로 숙련된 전문가가 고객과 협력하여 InP 에피층 구조를 설계하고 최적화할 수 있습니다. 자세한 제품 정보를 원하시거나 에피 레이어 구조에 대해 논의해 주십시오.
당사의 반응기는 다양한 재료 시스템 및 공정 조건에 맞게 구성됩니다.우리는 LED에서 HEMT에 이르는 다양한 장치 애플리케이션을 위한 맞춤형 에피택시를 제공할 수 있습니다.
| 재료 능력 | 기판 | 웨이퍼 크기 |
|---|---|---|
| 인피/인피 | InP 웨이퍼 | 최대 4인치 |
| InAlAs/InP | InP 웨이퍼러 | 최대 4인치 |
| InGaAs/InP | InP 웨이퍼 | 최대 4인치 |
| InGaAsP/InP | InP 웨이퍼 | 최대 4인치 |
| InGaAs/InGaAsP/InP | InP 웨이퍼 | 최대 4인치 |
| InP/InAlAs/InP | InP 웨이퍼 | 최대 4인치 |
광전자 애플리케이션:
광검출기, VCSEL, 레이저 다이오드, LED, SOA, 도파관
전자 응용 프로그램:
FET, HBT, HEMT, 다이오드, 마이크로파 장치.
에피층 구조 ( HEMT / HBT )
| 성장 | MOCVD |
|---|---|
| 도펀트 소스 | P형 / Be , N형 / Si |
| 캡 레이어 | 아이인피층 |
| 활성층 | n-InGaAs 층 |
| 스페이스 레이어 | i-InGaAsP 층 |
| 버퍼층 | 아이인피층 |
| 기판 | Ø 2" / Ø 3" / Ø 4" InP 웨이퍼 |
