제품 상세 정보:
|
| 애플리케이션: | 마이크로일렉트로닉스, 광전자공학 및 RF 마이크로파 | 지름: | Ø 3" / Ø 4" GaAs 웨이퍼 |
|---|---|---|---|
| 두께: | 500음 ~ 625음 | 등급: | 에피 폴리싱 그레이드 / 메카니컬 그레이드 |
| 강조하다: | GaAs 기반 에피 웨이퍼,625Um 에피 웨이퍼,광택 등급 에피 웨이퍼 |
||

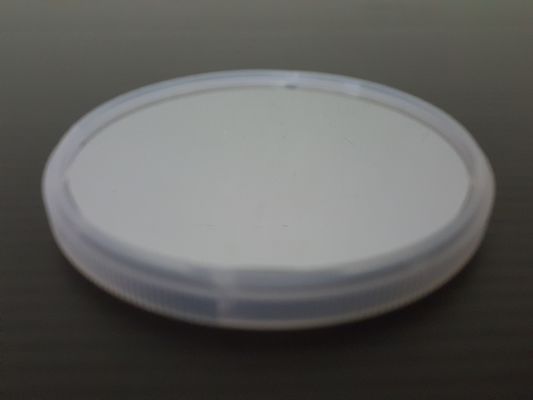

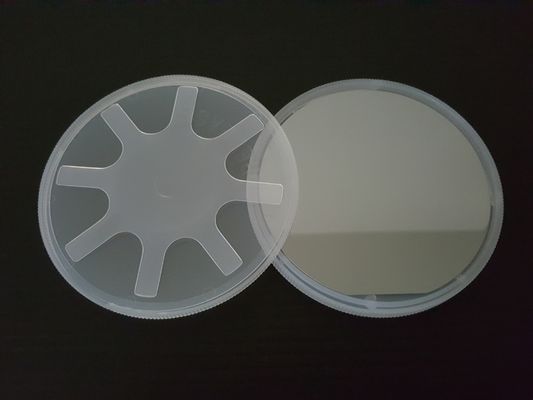

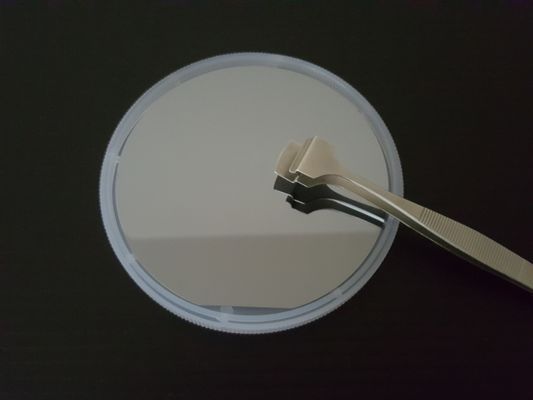

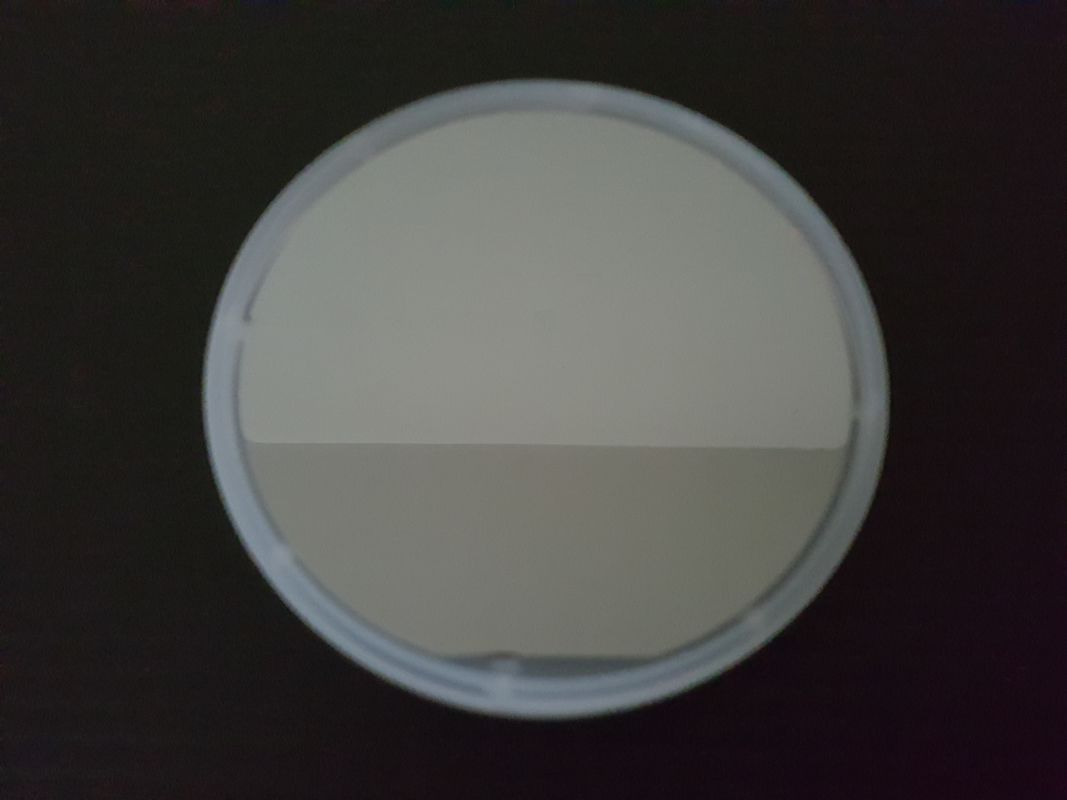

GaAs 기반 에피 웨이퍼
우리는 직경 Ø 3" ~ Ø 4"의 마이크로일렉트로닉스, 광전자공학 및 RF 마이크로웨이브 애플리케이션을 위한 GaAs 기판에 맞춤형 구조의 MBE/MOCVD 에피택시 성장을 제공합니다. 우리의 광범위한 MOCVD 경험을 통해 이원 합금(LT-GaAs, AlAs)을 성장시킬 수 있습니다. 또는 GaAs 기판의 삼원 합금(AlGaAs, InGaAs, GaAsP, InGaP), 다양한 장치 요구 사항을 충족하기 위해 우수한 결정 품질을 가진 단층 또는 다층 초격자 구조 당사의 고도로 숙련된 전문가가 귀하와 협력하여 GaAs를 설계하고 최적화할 수 있습니다. 에피층 구조 자세한 제품 정보를 원하시거나 귀사의 에피층 구조에 대해 논의해 주십시오.
당사의 반응기는 다양한 재료 시스템 및 공정 조건에 맞게 구성됩니다.우리는 LED에서 HEMT에 이르는 다양한 장치 애플리케이션을 위한 맞춤형 에피택시를 제공할 수 있습니다.
| 재료 능력 | 기판 | 웨이퍼 크기 |
|---|---|---|
| GaAs/GaAs | GaAs 웨이퍼 | 최대 4인치 |
| LT-GaAs/GaAs | GaAs 웨이퍼 | 최대 4인치 |
| AlAs/GaAs | GaAs 웨이퍼 | 최대 4인치 |
| InAs/GaAs | GaAs 웨이퍼 | 최대 4인치 |
| AlGaAs/GaAs | GaAs 웨이퍼 | 최대 4인치 |
| InGaAs/GaAs | GaAs 웨이퍼 | 최대 4인치 |
| InGaP/GaAs | GaAs 웨이퍼 | 최대 4인치 |
| GaAsP/GaAs | GaAs 웨이퍼 | 최대 4인치 |
광전자 애플리케이션:
광검출기, VCSEL, 레이저 다이오드, LED, SOA, 도파관.
전자 응용 프로그램:
FET, HBT, HEMT, 다이오드, 마이크로파 장치.
에피층 구조 ( HEMT / HBT )
| 성장 | MOCVD |
|---|---|
| 도펀트 소스 | P형 / Be , N형 / Si |
| 캡 레이어 | i-GaAs 층 |
| 활성층 | n-AlGaAs 층 |
| 스페이스 레이어 | i-AlGaAs 층 |
| 버퍼층 | i-GaAs 층 |
| 기판 | Ø 3" / Ø 4" GaAs 웨이퍼 |
