제품 상세 정보:
|
| 애플리케이션: | 빨간색, 노란색 및 녹색 LED(발광 다이오드) | 지름: | Ø 2" / Ø 3" |
|---|---|---|---|
| 두께: | 500음 ~ 625음 | 등급: | 에피 폴리싱 그레이드 / 메카니컬 그레이드 |
| 강조하다: | 기술 세라믹 부품 InP 웨이퍼,기계 등급 InP 웨이퍼,InP 웨이퍼 인화 인듐 |
||

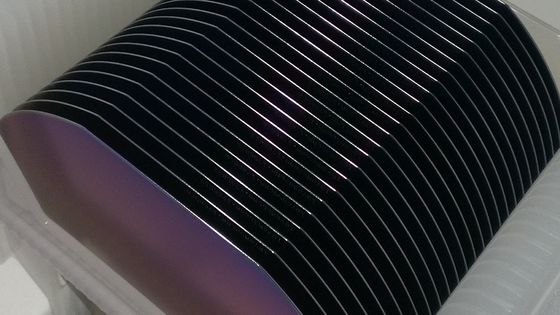

InP 웨이퍼(인화인듐)
우리는 직경이 최대 3인치인 초소형 전자(HBT/HEMT) 및 광전자 산업(LED/DWDM/PIN/VCSEL)에 고품질 단결정 InP 웨이퍼(인화 인듐)를 제공합니다.인화인듐(InP) 결정은 LEC(Liquid Encapsulated Czochralski) 방법 또는 VGF 방법에 의한 성장인 인듐과 인의 두 가지 요소에 의해 형성됩니다.InP 웨이퍼는 실리콘 웨이퍼 및 GaAs 웨이퍼에 비해 전기적, 열적 특성이 우수한 중요한 반도체 재료이며, InP 웨이퍼는 전자 이동도가 높고 주파수가 높으며 소비 전력이 낮고 열전도율이 높으며 노이즈 성능이 낮습니다.MOCVD 및 MBE 에피택셜 애플리케이션을 위한 에피 레디 등급 InP 웨이퍼를 제공할 수 있습니다. 자세한 제품 정보는 당사에 문의하십시오.
III-V 화합물 웨이퍼
GaAs 웨이퍼, GaP 웨이퍼, GaSb 웨이퍼, InAs 웨이퍼 및 InP 웨이퍼를 포함한 다양한 화합물 웨이퍼를 제공합니다.
제품 사양
| 성장 | LEC / VGF |
|---|---|
| 지름 | Ø 2" / Ø 3" / Ø 4" |
| 두께 | 350음 ~ 625음 |
| 정위 | <100> / <111> / <110> 또는 기타 |
| 오프 방향 | 꺼짐 2° ~ 10° |
| 표면 | 한면 광택 또는 양면 광택 |
| 플랫 옵션 | EJ 또는 SEMI.표준 . |
| 티비 | <= 10 음 |
| 활/워프 | <= 20음 |
| 등급 | 에피 폴리싱 그레이드 / 메카니컬 그레이드 |

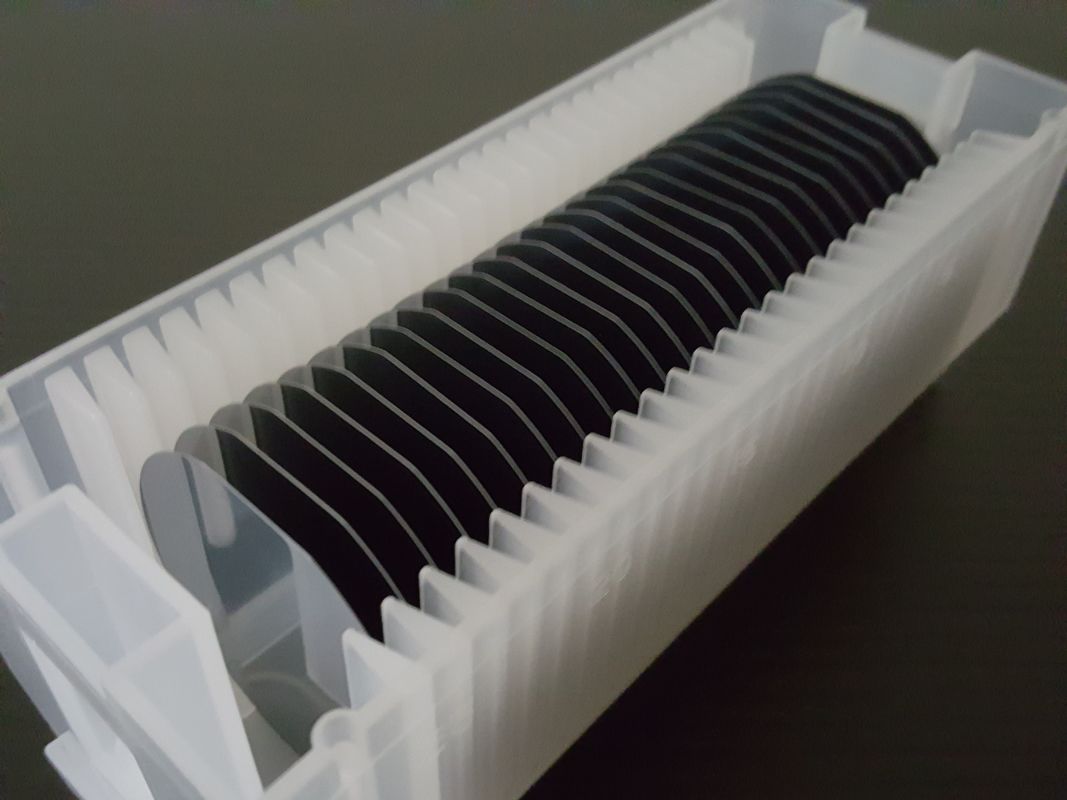

| 패키지 | 단일 웨이퍼 컨테이너 |
