제품 상세 정보:
|
| 애플리케이션: | 집적 회로, 검출기/센서 장치, MEMS 제조, 광전자 부품 및 태양 전지 | 지름: | Ø 4"/ Ø 6" / Ø 8" |
|---|---|---|---|
| 장치 두께: | 2음 ~ 300음 | 코팅: | SOI 웨이퍼의 양면에 산화물 및 질화물 공급 가능 |
| 강조하다: | SOI 웨이퍼 기술 세라믹 부품,2um SOI 웨이퍼,300um SOI 웨이퍼 |
||

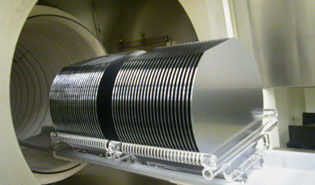

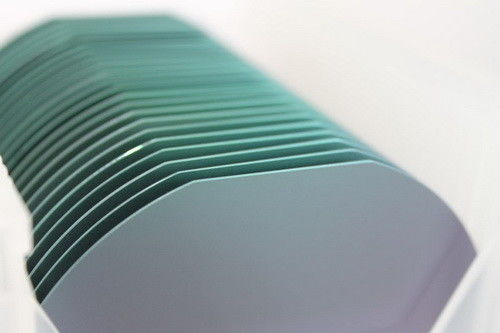

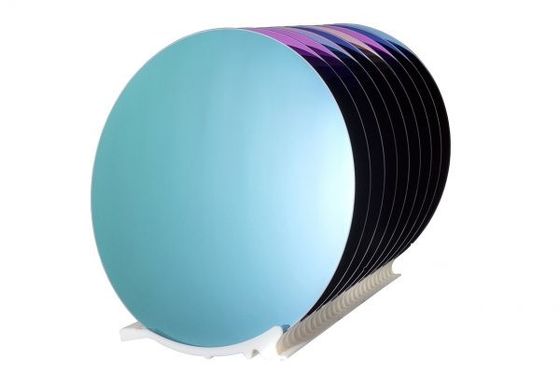

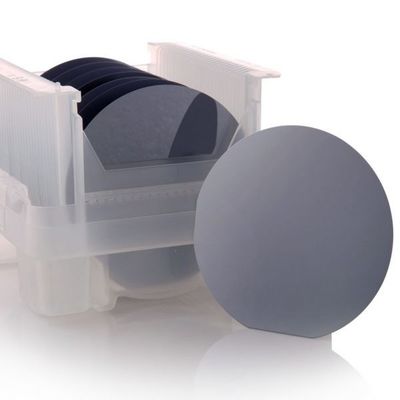

SOI 웨이퍼(Silicon-on-Insulator)
우리는 MEMS, 전력 장치, 압력 센서 및 CMOS 집적 회로 제조를 포함한 다양한 응용 분야를 위한 고품질 SOI 웨이퍼(Silicon-on-Insulator)를 제공합니다.SOI 웨이퍼는 고속 및 저전력 소비 장치에 대한 잠재적인 솔루션을 제공하며 고전압 및 RF 부품에 대한 새로운 솔루션으로 널리 인정되었습니다.SOI 웨이퍼는 상부에 소자층(활성층), 중간에 매립 산화층(절연 SiO2층), 하부에 핸들 웨이퍼(벌크 실리콘)로 구성된 샌드위치 구조이다.SOI 웨이퍼는 SIMOX 및 웨이퍼 접합 기술을 사용하여 더 얇고 정밀한 소자 층을 달성하고 두께 균일성과 낮은 결함 밀도의 요구 사항을 보장하여 생산됩니다.우리는 귀하의 고유한 SOI 요구 사항을 충족시키기 위해 유연한 두께와 넓은 저항 범위를 가진 직경 4" 및 8"의 SOI 웨이퍼를 제공할 수 있습니다.추가 SOI 제품 정보는 당사에 문의하십시오.
SOI 웨이퍼 응용
| 고속 IC | 고온 IC |
| 저전력 IC | 저전압 IC |
| 전자레인지 부품 | 전원 장치 |
| MEMS | 반도체 |
제품 사양
| 방법 | 융합 본딩 |
|---|---|
| 지름 | Ø 4"/ Ø 6" / Ø 8" |
| 장치 두께 | 2음 ~ 300음 |
| 용인 | +/- 0.5um ~ 2um |
| 정위 | <100> / <111> / <110> 또는 기타 |
| 전도도 | P - 유형 / N - 유형 / 고유 |
| 도펀트 | 붕소 / 인 / 안티몬 / 비소 |
| 비저항 | 0.001 ~ 100000옴-cm |
| 산화물 두께 | 500A ~ 4음 |
| 용인 | +/- 5% |
| 핸들 웨이퍼 | >= 300 음 |
| 표면 | 폴리싱된 양면 |
| 코팅 | SOI 웨이퍼의 양면에 산화물 및 질화물 공급 가능 |
