제품 상세 정보:
|
| 애플리케이션: | 집적 회로, 검출기/센서 장치, MEMS 제조, 광전자 부품 및 태양 전지 | 지름: | Ø 2" / Ø 3" / Ø 4" / Ø 6" / Ø 8" / Ø 12" |
|---|---|---|---|
| 산화물 두께: | 100A ~ 6음 | 등급: | 프라임 / 테스트 / 더미 등급 |
| 강조하다: | 더 높은 균일성 열 산화물 웨이퍼,절연체로서의 열 산화물 웨이퍼,2" 열 산화물 실리콘 웨이퍼 |
||

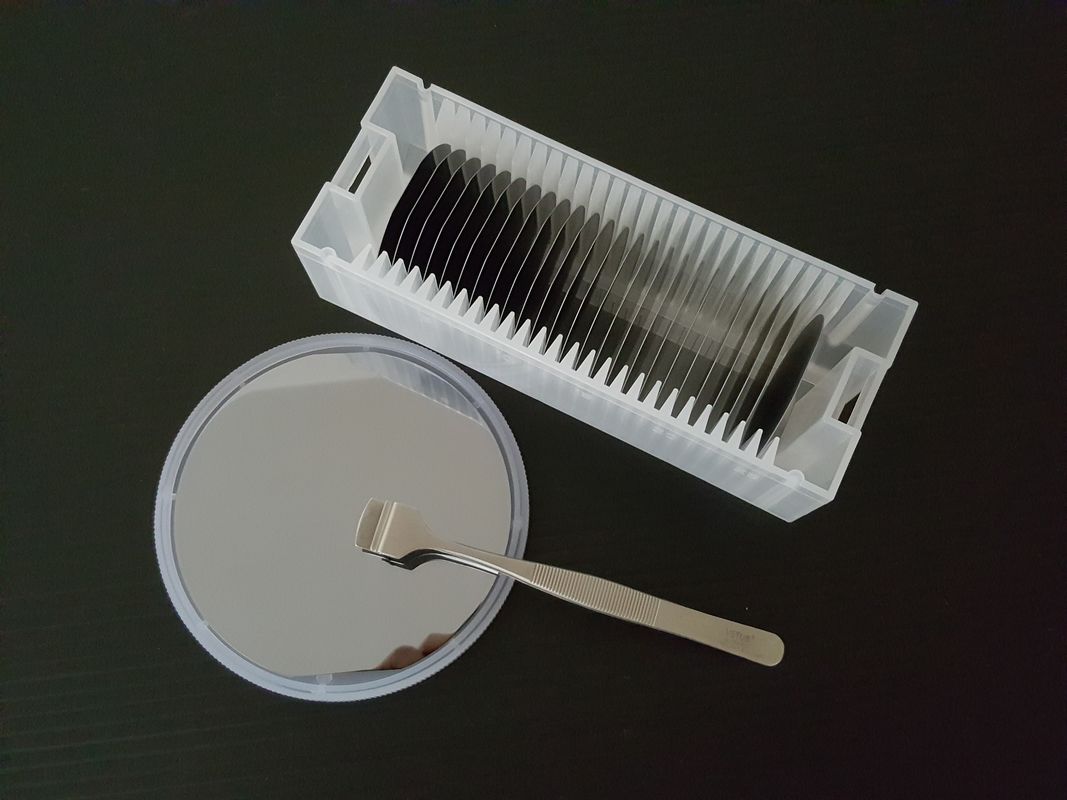

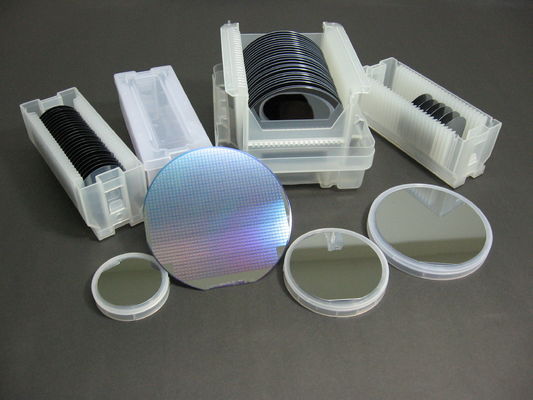

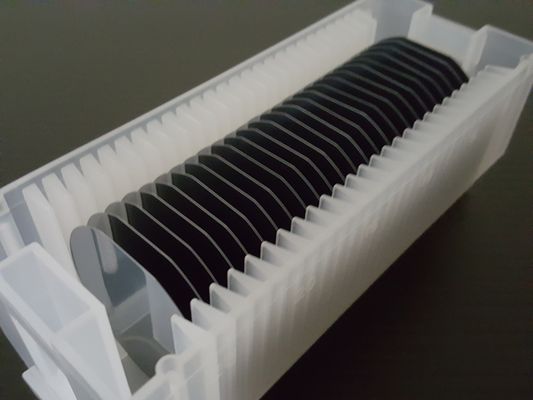

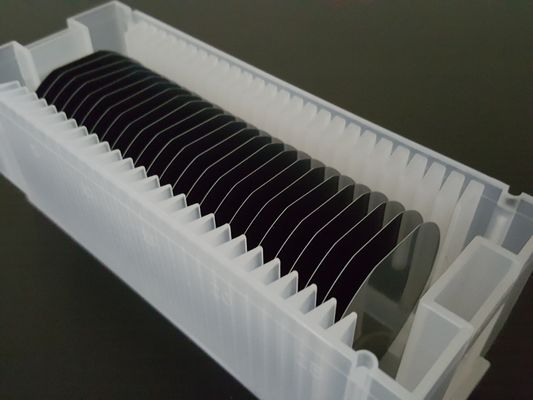

Thermal Oxide Wafer, 높은 균일도, 높은 절연 내력, 절연체로서의 우수한 유전층
산화제의 존재하에 고온에서 노출된 실리콘 표면에 열 산화물 또는 이산화규소 층이 형성되며, 이 과정을 열 산화라고 합니다.열 산화물은 일반적으로 "습식" 또는 "건식" 성장 방법을 사용하여 900°C ~ 1200°C의 온도 범위에서 수평 관로에서 성장합니다.열 산화물은 일종의 "성장" 산화물 층으로 CVD 증착된 산화물 층과 비교하여 더 높은 균일도와 더 높은 유전 강도를 가지며 절연체로서 우수한 유전 층입니다.대부분의 실리콘 기반 장치에서 열 산화막은 실리콘 표면을 도핑 장벽 및 표면 유전체로 안정화시키는 데 중요한 역할을 합니다.우리는 직경이 2"에서 12"인 열 산화물 웨이퍼를 제공하며, 특정 요구 사항을 충족시키기 위해 높은 균일성 열 산화물 층을 성장시키기 위한 기판으로 항상 프라임 등급 및 무결함 실리콘 웨이퍼를 선택합니다.가격 및 배송 시간에 대한 자세한 내용은 당사에 문의하십시오.
열 산화물 기능
일반적으로 열산화 공정 후에는 실리콘 웨이퍼의 앞면과 뒷면 모두 산화막이 형성됩니다.한 쪽 면 산화물 층이 필요한 경우 백 산화물을 제거하고 한 면 열 산화물 웨이퍼를 제공할 수 있습니다.
| 산화물 두께 범위 | 산화 기술 | 웨이퍼 내 일률 |
웨이퍼 대 웨이퍼 일률 |
표면 처리 |
|---|---|---|---|---|
| 100Å ~ 500Å | 건조 산화물 | +/- 5% | +/- 10% | 양쪽 |
| 600Å ~ 1000Å | 건조 산화물 | +/- 5% | +/- 10% | 양쪽 |
| 100nm ~ 300nm | 젖은 산화물 | +/- 5% | +/- 10% | 양쪽 |
| 400nm ~ 1000nm | 젖은 산화물 | +/- 3% | +/- 5% | 양쪽 |
| 1음 ~ 2음 | 젖은 산화물 | +/- 3% | +/- 5% | 양쪽 |
| 3음 ~ 4음 | 젖은 산화물 | +/- 3% | +/- 5% | 양쪽 |
| 5음 ~ 6음 | 젖은 산화물 | +/- 3% | +/- 5% | 양쪽 |
열 산화물 웨이퍼 응용
| 100A | 터널링 게이트 |
| 150A ~ 500A | 게이트 산화물 |
| 200A ~ 500A | 로코스 패드 산화물 |
| 2000A ~ 5000A | 마스킹 산화물 |
| 3000A ~ 10000A | 필드 산화물 |
제품 사양
| Qxidation 기술 | 습식 산화 또는 건식 산화 |
|---|---|
| 지름 | Ø 2" / Ø 3" / Ø 4" / Ø 6" / Ø 8" / Ø 12" |
| 산화물 두께 | 100A ~ 6음 |
| 용인 | +/- 5% |
| 표면 | 단면 또는 양면 산화물 층 |
| 노 | 수평관로 |
| 가스 | 수소 및 산소 가스 |
| 온도 | 900C ° - 1200C ° |
| 굴절률 | 1.456 |
