철사 제조를 위한 다결정 다이아몬드 공구 PCD 다이 블랭크

와이어 드로잉용 다결정 다이아몬드(PCD) 다이 블랭크

다이아몬드 와이어 드로잉 다이 블랭크 초고온, 초고압에 의해 생산되는 다결정 다이아몬드(PCD) 제품으로, 다이아몬드 분말을 여러 금속 촉매(코발트 함유)의 존재하에 강력한 결정립 결합으로 소결하는 공정 중입니다.이러한 PCD 제품은 내마모성, 경도, 열전도율이 높을 뿐만 아니라 기계적 강도와 인성이 높습니다.청동, 알루미늄, 니켈 등의 비철 선재와 스테인리스강 및 기타 합금 선재의 고속 연신에 적합합니다.다이아몬드 와이어 드로잉 다이 블랭크2개의 시리즈를 포함하십시오: 에스엘 시리즈 그리고 TSL 시리즈.와이어 드로잉의 적용을 기반으로 각 시리즈에는 5가지 입자 크기가 있습니다.0.5μm, 1μm, 3μm, 5μm, 10μm, 25μm, 50μm. 거기 다음 시리즈가 공급됩니다.

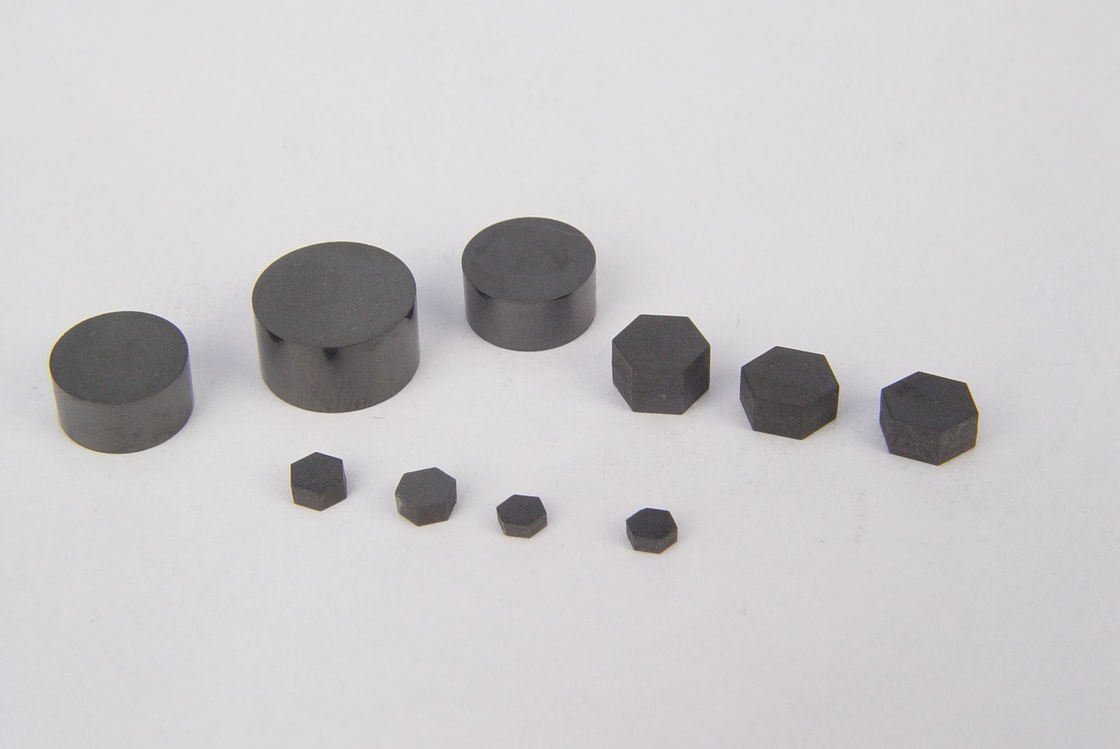

SL 시리즈육각형 모양의 자체 지지형 PCD 다이 블랭크 포함(SLH) 및 원형(SLR) 다양한 크기로 제공됩니다.이 블랭크는 특히 비용 절감이 필요한 모든 유형의 와이어 드로잉 애플리케이션에 적합합니다.TSL 시리즈다양한 크기의 둥근 모양의 텅스텐 카바이드 지원 PCD 다이 블랭크가 포함됩니다.이 제품은 다결정 다이아몬드 코어를 텅스텐 카바이드 지지 링에 통합하여 다이 블랭크의 강도를 향상시킵니다.이러한 기능은 제품이 고강도 와이어 드로잉을 견딜 수 있는 더 강력한 기능을 제공합니다.

맞춤형 서비스: 우리또한 고객의 사양에 따라 다른 크기의 PCD 와이어 드로잉 다이 블랭크를 제공합니다.아래 사이즈표를 참고해주세요.회사에서 요구하는 크기가 차트에 나열되지 않은 경우 알려주십시오. 최선을 다해만나다 당신의 요구.

1, SL Series™: 자체 지지형 다이 블랭크(육각형)

● 가능 ○ NS사용 가능

슈프림 암호

ADDMA 코드

치수(mm)

최대 다이 크기(mm)

AVG.입자 크기(μm)

NS

NS

NS

0.5

1

삼

5

10

25

50

SLH2010

-

-

2.0

1.0

0.3

●

●

●

●

●

●

●

SLH2510

D6

-

2.5

1.0

0.4

●

●

●

●

●

●

●

SLH3110

-

-

3.1

1.0

0.6

●

●

●

●

●

●

●

SLH3215

D12

-

3.2

1.5

1.0

●

●

●

●

●

●

●

SLH4020

--

-

4.0

2.0

1.3

●

●

●

●

●

●

●

SLH4525

-

-

4.5

2.5

1.4

●

●

●

●

●

●

●

SLH4725

-

-

4.7

2.5

1.5

●

●

●

●

●

●

●

SLH4730

-

-

4.7

3.0

1.5

●

●

●

●

●

●

●

SLH5030

-

-

5.0

3.0

1.6

●

●

●

●

●

●

●

SLH5225

D15

-

5.2

2.5

1.5

●

●

●

●

●

●

●

SLH5235

D18

-

5.2

3.5

2.0

●

●

●

●

●

●

●

SLH6040

-

-

6.0

4.0

2.5

○

●

●

●

●

●

●

2. SL Series™: 자체 지지형 다이 블랭크(원형)

● 가능 ○ NS사용 가능

슈프림 코드

ADDMA 코드

치수 (mm)

최대 다이 크기(mm)

AVG.입자 크기(μm)

NS

NS

NS

0.5

1

삼

5

10

25

50

SLR2010

-

2.0

1.0

0.3

●

●

●

●

●

●

●

SLR2510

D6

-

2.5

1.0

0.4

●

●

●

●

●

●

●

SLR3110

-

3.1

1.0

0.5

●

●

●

●

●

●

●

SLR3115

-

3.1

1.5

1.0

●

●

●

●

●

●

●

SLR3215

D12

-

3.2

1.5

1.0

●

●

●

●

●

●

●

SLR4020

-

4.0

2.0

1.3

●

●

●

●

●

●

●

SLR4525

-

4.5

2.5

1.4

●

●

●

●

●

●

●

SLR4725

-

4.7

2.5

1.5

●

●

●

●

●

●

●

SLR4730

-

4.7

3.0

1.5

●

●

●

●

●

●

●

SLR5030

-

5.0

3.0

1.6

●

●

●

●

●

●

●

SLR5225

D15

-

5.2

2.5

1.5

●

●

●

●

●

●

●

SLR5235

D18

-

5.2

3.5

2.0

●

●

●

●

●

●

●

SLR6040

6.0

4.0

2.5

○

●

●

●

●

●

●

SLR8040

D21

-

8.0

4.0

3.0

○

●

●

●

●

●

●

SLR9853

D24

-

9.8

5.3

4.0

○

○

●

●

●

●

●

SLR10060

-

10.0

6.0

4.5

○

○

●

●

●

●

●

SLR12060

-

12.0

6.0

5.0

○

○

○

●

●

●

●

SLR12070

-

12.0

7.0

5.0

○

○

○

●

●

●

●

SLR13080

-

13.0

8.0

6.0

○

○

○

○

●

●

●

SLR140100

-

14.0

10.0

6.0

○

○

○

○

●

●

●

SLR16080

-

16.0

8.0

7.0

○

○

○

○

●

●

●

SLR160100

-

16.0

10.0

7.0

○

○

○

○

●

●

●

SLR18080

-

18.0

8.0

8.0

○

○

○

○

●

●

●

SLR180100

-

18.0

10.0

8.0

○

○

○

○

●

●

●

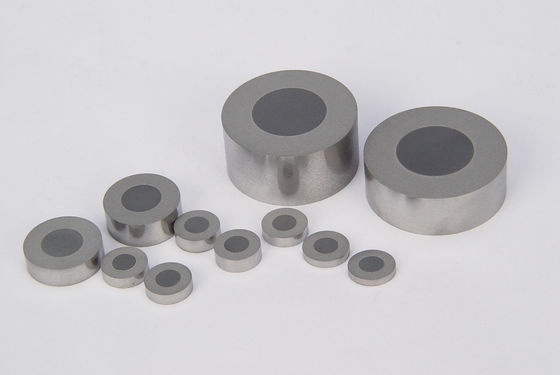

삼.TSL series™: 텅스텐 카바이드 지원 다이 블랭크(원형)

● 가능 ○ NS사용 가능

슈프림 코드

ADDMA 코드

치수(mm)

최대 다이 크기 (mm)

AVG.입자 크기(μm)

NS

NS

NS

0.5

1

삼

5

10

25

50

TSL4015

D12

8.12

4.0

1.5

1.0

●

●

●

●

●

●

●

TSL4023

D15

8.12

4.0

2.3

1.8

●

●

●

●

●

●

●

TSL4029

D18

8.12

4.0

2.9

2.3

●

●

●

●

●

●

●

TSL7040

D21

13.65

7.0

4.0

3.5

○

●

●

●

●

●

●

TSL7053

D24

13.65

7.0

5.3

4.6

○

●

●

●

●

●

●

TSL13086

D27

24.13

13.0

8.6

5.8

○

○

○

○

●

●

●

TSL130116

D30

24.13

13.0

11.6

7.6

○

○

○

○

●

●

●

TSL150116

D31

24.13

15.0

11.6

8.0

○

○

○

○

●

●

●

메모:

1.최고의 코드:

2. ADDMA: 미국 다이아몬드 다이 제조업체 협회

3. D: 총 블랭크 직경 d: 다이아몬드 직경 T: 다이아몬드 두께

4. 연질 비철 와이어의 최대 권장 다이 크기.경선 직경은 일반적으로 이 직경의 65%를 초과해서는 안 됩니다.

5. 다이 블랭크는 650℃ 이하의 케이스이어야 합니다.
